Производство угольных брикетов включает в себя несколько стадий, на завершающем этапе важным моментом является сушка спрессованного материала. Для этого применяются специальные сушилки для угольных брикетов.
Использование сушилок на предприятиях производящих угольные брикеты и другую продукцию, является неотъемлемой частью производственного процесса.Сушилки для угля существенно ускоряют процесс получения готового продукта, в сравнении с процессом сушки на открытом воздухе, который использовался до недавнего времени, в сушилке достигается более полное удаление влаги из угольных брикетов и происходит это во много раз быстрее, благодаря чему потребитель получает готовый продукт в кратчайшие сроки, а производитель не останавливает производственный процесс.
Виды сушилок для угольных брикетов
Как и любое производственное оборудование, сушилки бывают разных видов.

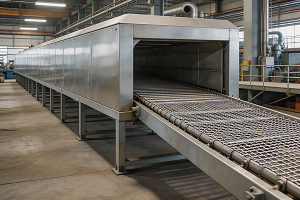

Ленточные сушилки для угля, которые еще называют конвейерные. Наиболее часто применяемый тип сушилок непрерывного действия. Позволяет эффективно и быстро производить сушку больших объемов угольных брикетов и других сыпучих материалов.
Вертикальные сушилки для угольных брикетов. В отличие от сушилок конвейерного типа, где сырье перемещается с помощью горизонтальных транспортных лент, в таких сушилках высушенные брикеты перемещаются сверху вниз под собственным весом. Такие сушилки являются более компактными, что является плюсом в плане размещения и также обладают большой пропускной способностью.
Шнековые сушилки для угольных брикетов. Процесс сушки и перемещения сырья внутри тепловой камеры осуществляется за счет нескольких вращающихся шнеков. Такие установки отличаются простотой установки и использования, а также не возникает сложностей с их обслуживанием.
- электричество;
- природный газ;
- дизельное топливо;
- твердое топливо;
- инфракрасное излучение.
Конструкция сушилок для угля
В конструкции сушилок разных типов присутствуют схожие составные части, которые отличаются по своей конфигурации, но выполняют общие функции.Сушилки для угольных брикетов состоят из следующих элементов:
- рабочая тепловая камера, в которой непосредственно происходит сушка и перемещение сырья;
- транспортировочные элементы такие как ленты либо шнеки, обеспечивают перемещение сырья внутри туннеля;
- загрузочный бункер и загрузочный конвейер для загрузки сырья в сушилку;
- зона выгрузки и выгрузочный конвейер для выгрузки готовой продукции и дальнейшей ее транспортировки или упаковки;
- система вентиляции обеспечивает равномерную температуру внутри камеры;
- вытяжной трубопровод предусмотрен для отвода влажного воздуха;
- нагревающие элементы такие как например электрические ТЭНы или инфракрасные излучатели;
- двигатель;
- органы управления оборудованием.
Принцип работы
Принцип действия сушилок для угольных брикетов довольно прост. Рассмотрим на примере ленточной сушилки.
Учитывая размер и количество сырья для сушки выставляются оптимальные параметры температуры и скорости движения ленты. После чего, с помощью загрузочного конвейера спрессованные брикеты равномерно засыпаются на ленту и под действием высоких температур, по мере движения по рабочему туннелю из них удаляется влага.
Для достижения наибольшего эффекта ленты по которым движется сырье расположены в несколько ярусов, как правило, их 3, и по достижении нижней ленты, готовый продукт попадает в зону выгрузки для отправки заказчику.
Возможности сушилки для угля
Возможности сушилок определяются тем, какое количество сырья они могут переработать за определенный промежуток времени. Для каждой модели этот показатель будет отличаться и на это влияют их технические характеристики.
Прежде всего это рабочая область сушки, чем она больше, тем больше сырья может быть загружено. На этот же параметр напрямую влияют ширина ленты и количество уровней (для ленточных сушилок).
Немаловажными факторами являются также рабочая температура и скорость движения транспортирующего элемента, от этого зависит насколько быстро происходит эффективное удаление влаги из брикетов.
Конечно сюда нужно отнести мощность установки и источники тепла которые в ней используются.
Сушилки для угольных брикетов при грамотном подходе к работе с ними обладают высокими способностями по сушке многих материалов.
Выбор сушилки
Выбор сушилки для угольных брикетов осуществляется исходя из планируемых объемов работы, а также возможностей размещения, так как это крупногабаритное оборудование.
Следует учитывать также возможности по обеспечению бесперебойной работы сушилки, потому что процесс сушки является достаточно энерго затратным и ресурсоемким. Для этого нужно выбирать агрегат по принципу максимальный эффект при минимальных затратах.
То есть, при выборе нужно определить тип сушилки, а затем обращать внимание на ее характеристики, основные из которых это ее размер, мощность, источник тепла, рабочая температура, время цикла сушки и нагрузочная способность. Только если сложить все эти факторы возможно сделать правильный выбор.
Обзор сушилок для угольных брикетов
Ленточная сушилка для угольных брикетов YKBD - 3000
Это ленточная сушилка с непрерывным циклом работы для больших предприятий с большими объемами производства.
Является довольно универсальной и позволяет обрабатывать не только угольные брикеты, но и многие другие материалы. Кроме того есть возможность выбирать источник энергии, а кроме того конвейер сеточного типа также можно подобрать индивидуально.
Данная сушилка оснащена некоторыми полезными функциями, такими как очистка ленты, охлаждение и рециркуляция воздуха. Рабочие параметры регулируются с помощью цифровых технологий.
Технические характеристики:
- ширина ленты 300 мм;
- длина секции сушки от 12 до 40 м;
- длина секции подачи 2 м;
- область сушки от 36 до 600 м²;
- количество уровней от 1 до 5;
- расстояние между уровнями от 400 до 600 мм;
- интенсивность выпаривания от 5 до 20 кг/м² в час;
- рабочая температура с лентой из углеродистой стали 400 градусов;
- нагрузочная способность от 90 до 200 кг/м²;
- скорость работы от 0,06 до 1 м/мин;
- источниками тепла являются горячий воздух, электричество и пар;
- мощность от 5 до 11 кВт.
Мощная и компактная электромеханическая сушилка непрерывного действия для средних предприятий. В сравнении с конвейерными сушилками занимает намного меньше места и устанавливается вертикально на площадке с опорами которые крепятся к корпусу.
Брикеты загружаются сверху и при вращении конуса постепенно опускаются вниз обдуваемые горячим воздухом который подается снизу, за счет чего и производиться сушка.
Технические характеристики:- мощность 30 кВт;
- производительность от 8 до 10 тонн в час.
Ленточная сушилка для угольных брикетов DW - 1.8*12
Трехуровневая сушилка ленточного типа, с возможностью исполнения в разных комплектациях под требования предприятия.
Может использоваться для сушки не только угольных брикетов, но и других материалов. Для этого может быть изготовлена из углеродистой стали или нержавеющей стали. Кроме этого паровой обогрев может быть заменен на любой другой.
Технические характеристики:- количество модулей 3 штуки;
- ширина ленты 1800 мм;
- длина секции для сушки 12 метров;
- время сушки от 25 минут до 1,5 часов;
- производительность от 60 до 120 кг/час;
- мощность 11 кВт.
